Moderní off-grid a nouzové napájecí systémy vyžadují hardware, který kombinuje stabilní AC konverzi, integrované nabíjení baterie a komplexní elektrické zabezpečení. Tento článek se zabývá základními funkcemi, praktickými scénáři nasazení, vestavěnými ochrannými mechanismy a komunikačními možnostmi hardwaru střídače a nabíječky typu vše v jednom, což pomáhá konstruktérům systémů a koncovým uživatelům porozumět klíčovým kritériím při výběru kombinovaných konverzních jednotek DC-AC pro vzdálená umístění, mobilní instalace a domácí zálohovací aplikace.
- 1. Pochopení základů kombinované jednotky invertor-nabíječka
- 2. Kvalita výstupního tvaru vlny a kompatibilita zatížení v reálném světě
- 3. Integrovaný nabíjecí systém a třístupňový management baterie
- 4. Výkon přenosu ATS a kontinuita systému během směny výkonu
- 5. Vestavěné ochranné vrstvy pro dlouhodobou provozní spolehlivost
- 6. Hardwarové komunikační porty a možnosti vzdáleného monitorování
- 7. Vhodné provozní prostředí a poznámky k mechanické instalaci
- 8. Často kladené technické otázky
- 9. Závěrečné úvahy pro systémové integrátory

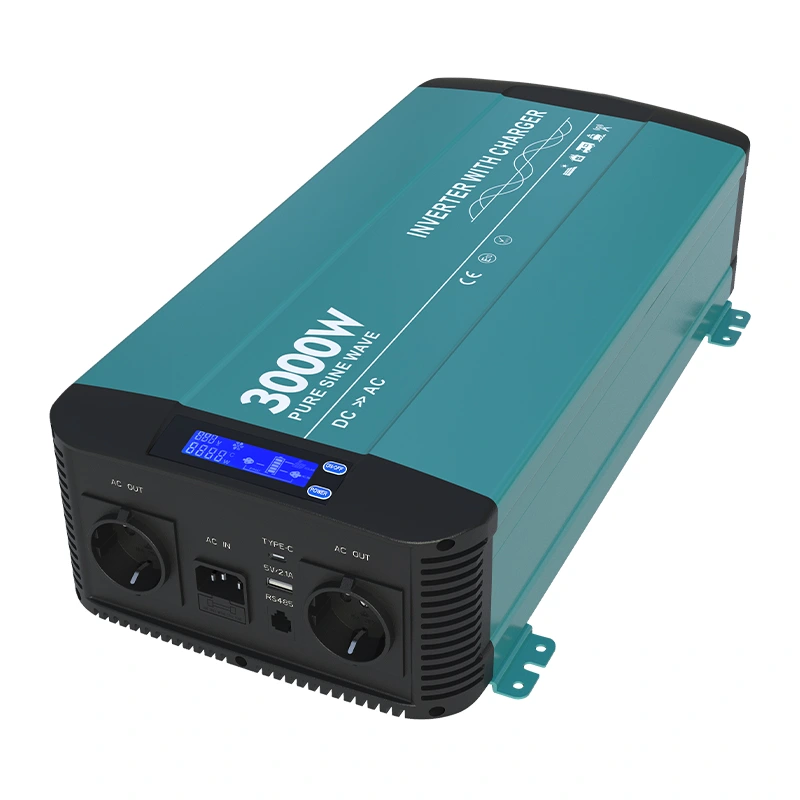

Mnoho vzdálených energetických instalací čelí problémům při koordinaci samostatných střídačů a externích nabíječek baterií, protože nesprávné načasování nebo nekompatibilní prahové hodnoty napětí mohou zhoršit stav baterie a snížit celkovou stabilitu systému.3000w čistý sinusový měnič s nabíječkou HK3000PCspojuje DC-AC inverzní a AC-DC nabíjení baterie do jediného kompaktního šasi, čímž odstraňuje složitost koordinace více samostatných napájecích komponent pro projekty mimosíťového, mobilního nebo pohotovostního napájení. Jednotky „vše v jednom“ zjednodušují uspořádání kabeláže a omezují místa selhání v rámci energetického řetězce, což přináší hmatatelné výhody uživatelům, kteří pracují s nastavením obytných vozů, vzdálenými pracovišti a konfiguracemi zálohování obytných prostor, kde má nepřetržitá dostupnost napájení velký praktický význam. Při sestavování samostatných napájecích systémů vytváří každý přidaný kabel a samostatné zařízení potenciální slabá místa, takže konsolidované hardwarové architektury si zaslouží pečlivé zvážení během fází plánování.
1. Pochopení základů kombinované jednotky invertor-nabíječka
Kombinovaná invertorová nabíječka plní dvě primární role v rámci energetického ekosystému založeného na skladování. Nejprve odebírá stejnosměrný proud uložený uvnitř olověných nebo lithiových baterií a převádí jej na střídavý proud odpovídající standardním specifikacím domácího elektrického zařízení. Zadruhé, kdykoli se zpřístupní externí zdroj střídavého proudu, obvod palubní nabíječky odebírá energii ze sítě nebo generátoru, aby automaticky naplnil připojené baterie. Tato dvourolová konstrukce eliminuje potřebu, aby uživatelé ručně přepínali mezi samostatným hardwarem nabíječky a invertorovými moduly.
- Bezproblémové přepínání mezi bateriově napájenou inverzí a nabíjením ze sítě
- Jednotný LCD panel pro vizualizaci kritických ukazatelů doby běhu včetně měření napětí a příkonu
- Integrovaný AC jistič zabudovaný do hlavní AC vstupní cesty pro doplňkovou bezpečnost obvodu
- Vyhrazené porty USB-A a Type-C nabízejí pohodlné přímé nízkonapěťové nabíjení zařízení
Fyzické rozměry a hmotnost hrají pro montéry významnou roli. Jednotka zabírá 489 × 252 × 118 milimetrů a váží 8,8 kilogramů, díky čemuž je montáž na stěnu vhodná pro stacionární i mobilní skříně. Montážní držáky integrované do kovového pouzdra zjednodušují bezpečné upevnění na pevné povrchy, ať už uživatelé konfigurují hardware v užitkových skříních, přihrádkách ve vozidle nebo venkovních krytých skříních. Vždy musí být zachována správná vzdálenost kolem ventilačních mřížek; zablokovaný proud vzduchu spustí tepelnou ochranu a omezí dostupnou výstupní kapacitu při velkém provozním zatížení.
2. Kvalita výstupního tvaru vlny a kompatibilita zatížení v reálném světě
Čistý sinusový výstup tvoří jeden z nejdůležitějších diferenciátorů ve srovnání s modifikovanými sinusovými alternativami. Celkové harmonické zkreslení udržované pod pěti procenty kopíruje charakteristiky tvaru vlny dodávané z veřejné sítě. To má velký význam při provozu citlivé spotřební elektroniky, indukčních motorů, chladicích kompresorů a laboratorních zařízení. Zařízení obsahující vinutí motoru nebo složité vnitřní řídicí desky se často zahřívají, produkují dodatečný hluk nebo vykazují zkrácenou životnost při napájení zkreslenými sinusovými silovými signály.
Jmenovitý trvalý výkon dosahuje 3000 wattů s rázovou kapacitou dosahující 6000 wattů udržovaných po dvousekundových intervalech. Přepětí zvládá vysoký zapínací proud, ke kterému dochází v okamžiku, kdy indukční spotřebiče začnou roztáčet své motory. Bez adekvátní rázové výšky mohou invertory aktivovat ochranu proti přetížení pokaždé, když se kompresory, vodní čerpadla nebo motory praček pokusí spustit cykly. Továrně konfigurovatelné možnosti výstupního napětí pokrývají rodiny 100-120VAC a 200-240VAC spolu s volitelným nastavením frekvence 50Hz nebo 60Hz, aby odpovídaly regionálním elektrickým normám. Minimální účinnost konverze při plném zatížení se registruje na 89 procentech, zatímco maximální provozní efektivita se vyšplhá až na 92 procent. Vyšší účinnost se promítá do menšího plýtvání energií jako tepla, čímž se zachovává uložená kapacita baterie pro skutečné zatížení koncovým uživatelem namísto tepelných ztrát uvnitř výkonové elektroniky.
3000w čistý sinusový měnič s nabíječkou HK3000PCpodporuje kompletní galvanické oddělení mezi vstupní DC stranou a AC výstupními obvody. Plná izolace vstupů a výstupů přidává důležitou bezpečnostní vrstvu, která omezuje šíření poruch v případě zemních poruch nebo chyb v zapojení uvnitř připojených bateriových obvodů. Tato izolační funkce se těší velké chvále mezi profesionálními montéry konstruujícími systémy pro místa se zvýšenými riziky elektrické bezpečnosti, jako jsou námořní prostředí a aplikace mobilních vozidel, kde kondenzace a vibrace zvyšují pravděpodobnost náhodných zkratových událostí.
| Výkonový parametr | Hodnota specifikace |
|---|---|
| Trvalý AC výstupní výkon | 3000W ±5% |
| Doba trvání špičkového výkonu | 6000W po dobu 2 sekund |
| Celkové harmonické zkreslení | pod 5 % |
| Minimální účinnost při plném zatížení | 89 % |
| Maximální celková účinnost | až 92 % |
3. Integrovaný nabíjecí systém a třístupňový management baterie
Interní AC-DC nabíječka se řídí klasickou třístupňovou nabíjecí logikou: objemová fáze konstantního proudu, fáze absorpčního konstantního napětí a fáze udržování plováku. Tento dobře zavedený nabíjecí profil optimalizuje dobíjecí cykly pro chemické složení olověných baterií. Během objemové fáze nabíječka dodává maximální povolený proud pro rychlé zvednutí napětí baterie. Jakmile je dosaženo prahu cílového absorpčního napětí, jednotka přejde do absorpčního stupně, přičemž udržuje stabilní napětí, zatímco nabíjecí proud se přirozeně zužuje směrem dolů. Když proud klesne na zhruba deset procent jmenovité velikosti nabíjení, hardware přejde do plovoucí fáze a aplikuje nižší udržovací napětí, aby se zabránilo samovybíjení bez přebíjení desek článků.
Korekce účiníku dosahuje hodnot větších než 0,95 při maximální nabíjecí zátěži. Silný výkon účiníku snižuje odběr jalového výkonu ze zdroje střídavého proudu, což klade mírnější požadavky na přenosné generátory nebo síťové zásuvky s omezenou kapacitou. AC vstup akceptuje širokorozsahové síťové napětí; pro variantu 230VAC je provozní vstupní okno AC rozpětí od 180VAC do 260VAC. Široká vstupní tolerance znamená, že nabíječka může fungovat i tehdy, když výstup generátoru kolísá mimo ideální nominální hodnoty, což se často stává u přenosného hardwaru generátoru pracujícího za podmínek kolísající zátěže.
Maximální nabíjecí proud se liší podle varianty stejnosměrného vstupního napětí. Dvanáctivoltové stejnosměrné modely podporují až čtyřicetiampérový nabíjecí výstup, zatímco verze s dvaceti čtyřmi stejnosměrnými proudy poskytují až dvacetiampérový nabíjecí výstup. Návrháři systému by měli přizpůsobit maximální proud nabíječky doporučené rychlosti nabíjení zveřejněné výrobci baterií. Příliš vysoké nabíjecí proudy urychlují degradaci baterie; naopak poddimenzovaný nabíjecí proud zbytečně prodlužuje dobu nabíjení. Pečlivé spárování kapacity baterie s možností nabíječky zajišťuje optimální výkon s dlouhou životností baterie.
4. Výkon přenosu ATS a kontinuita systému během směny výkonu
Vestavěný přepínač automatického přenosu (ATS) zajišťuje přepínání mezi střídavým napájením napájeným z baterie a příchozím externím síťovým napájením. Doba přenosu se registruje pod 16 milisekund. Většina běžných domácích elektrických spotřebičů toleruje krátká přerušení tohoto rozsahu bez úplného vypnutí. Tato charakteristika zajišťuje kontinuitu téměř na úrovni UPS pro mnoho připojených zátěží. Uživatelé by měli mít na paměti, že určitý vysoce citlivý průmyslový počítačový hardware může stále vyžadovat další skutečné online UPS jednotky upstream, pokud se přenos v nule milisekund stane absolutním provozním požadavkem.
Interní reléový hardware zpracovává úlohy fyzického přepínání obvodů. Jmenovité hodnoty relé se u různých variant produktu liší: konfigurace 110VAC implementují 30ampérová relé a modely 230VAC používají 16ampérová relé. Střídavý jistič integrovaný na straně síťového vstupu poskytuje nadproudovou ochranu proti odpojení přívodu střídavého proudu a doplňuje bezpečnost relé. Když se po výpadku obnoví síťové napájení, logika ATS automaticky přesměruje zátěže na externí zdroj střídavého proudu a současně aktivuje vnitřní obvod nabíječky, aby se doplnily zásoby energie baterie. Toto hands-off chování činí hardware velmi vhodným pro bezobslužné vzdálené instalace, kde lidská obsluha nemůže rychle reagovat na události obnovy sítě.
5. Vestavěné ochranné vrstvy pro dlouhodobou provozní spolehlivost
Robustní vícevrstvá ochranná sada chrání jak samotný hardware invertor-nabíječky, tak připojenou baterii a zařízení zátěže. Ochrany na stejnosměrném vstupu pokrývají ochranu proti přepólování prostřednictvím vnitřní pojistky, nízkonapěťového odpojení a přepětí. Ochrana proti přepólování nabízí kritickou ochranu proti chybám instalačního zapojení při připojování kabelů baterie s velkým průměrem. Bez této ochrany mohou obrácené vývody baterie během chvilky trvale zničit elektroniku převodu energie.
Na výstupní straně AC jednotka reaguje na výskyty zkratu, trvalé přetížení a vnitřní přehřátí. Kdykoli vnitřní teplota překročí bezpečný provozní strop, tepelná ochrana spustí postup vypnutí, aby se zabránilo trvalému poškození součástí. Chladicí ventilátory regulované teplotou a zatížením dynamicky upravují rychlost otáčení. Ventilátory se rychleji roztočí pouze při velkém pracovním zatížení nebo vysoké vnitřní teplotě; za podmínek nízkého zatížení zůstává hluk ventilátoru minimální, což je důležitá výhoda pro vnitřní obytné nebo kabinové instalace, kde je pro cestující důležitý akustický komfort.
Každý ochranný stav spouští viditelné zpětnovazební signály prostřednictvím LCD displeje na předním panelu, což umožňuje řešení problémů bez otevření krytu zařízení. Možnost číst chybové kódy přímo z místní obrazovky urychluje diagnostickou práci technikům na místě, kteří obsluhují vzdálená energetická pracoviště.3000w čistý sinusový měnič s nabíječkou HK3000PCkonsoliduje mnoho různých ochranných reakcí uvnitř jedné jednotky, čímž odstraňuje požadavek na stohování mnoha samostatných externích ochranných modulů kolem architektury energetického systému.
6. Hardwarové komunikační porty a možnosti vzdáleného monitorování
Komunikační port RS-485 s fyzickým konektorem ve stylu RJ-11 umožňuje vzdálené monitorování. Uživatelé mohou volitelně připojit externí dálkový ovládací panel LCD umístěný mimo hlavní skříň invertor-nabíječky. To se ukazuje jako vhodné pro instalace, kde je hlavní napájecí hardware umístěn v úložných prostorech v suterénu nebo ve skříních, zatímco operátoři chtějí sledovat stavové údaje z obytných prostor. Ethernetové připojení existuje jako volitelný upgrade pro pokročilejší nastavení dohledu.
Prostřednictvím sběrnice RS‑485 mohou hostitelské monitorovací systémy získávat soubory dat v reálném čase, včetně napětí baterie, výstupního výkonu, příznaků provozního režimu a indikátorů aktivních poruch. Systémovým integrátorům konstruujícím rozsáhlejší nasazení mikrosítí to otevírá cesty k integraci hardwaru do platforem pro monitorování webu vyšší úrovně. Mějte na paměti, že postupy zapojení RS-485 by měly respektovat průmyslové směrnice pro meziměstskou diferenciální signalizaci; správný výběr kabelu a uzemnění pomáhají zabránit poškození dat způsobenému elektrickým šumem z blízkých silnoproudých silových vodičů.
7. Vhodné provozní prostředí a poznámky k mechanické instalaci
Rozsah jmenovitých okolních teplot při plném zatížení sahá od nuly stupňů Celsia do plus čtyřicet stupňů Celsia. Když okolní teplota stoupne na šedesát stupňů Celsia, hardware automaticky sníží dostupnou výstupní kapacitu až na sedmdesát procent jmenovitého jmenovitého výkonu. Okno skladovací teploty se pohybuje od nuly do sedmdesáti stupňů Celsia po dobu mimo provoz. Tolerance vlhkosti dosahuje maximálně devadesát tři procent relativní vlhkosti v podmínkách nekondenzujícího prostředí. Kondenzace představuje hlavní rizikový faktor; místa, kde dochází k orosení, musí zajistit dostatečné větrání, aby vnitřní desky s obvody zůstaly suché.
Orientace montáže se musí řídit strojními výkresy výrobce. Udržujte dostatečnou vzdálenost v blízkosti větracích otvorů ventilátoru, aby mohl horký odpadní vzduch volně unikat. Vyvarujte se utěsnění jednotky uvnitř plně uzavřené malé skříně bez vyhrazené odsávací ventilace, protože zachycené teplo aktivuje tepelné snížení výkonu a časté ochranné vypínání. Při výběru měřidla kabelu baterie vždy zohledněte vysoké velikosti proudu na straně stejnosměrného proudu spojené s úrovněmi výkonu 3 000 wattů; poddimenzované kabely způsobují nadměrný úbytek odporového napětí a vytvářejí nebezpečná místa přehřátí podél vedení.
8. Často kladené technické otázky
Ano. Vstupní obvod AC akceptuje výstup z přenosných generátorů správné velikosti. Udržujte výstupní napětí generátoru v rámci publikovaného provozního okna AC-input. Mějte na paměti schopnost generátoru přepětí; trvalý příkon generátoru by měl pohodlně překročit maximální nabíjení plus pomocný odběr střídavého proudu současně přivedený na svorky generátoru. Nekvalitní výstup generátoru s extrémním kolísáním napětí může vyvolat vnitřní ochranné reakce.
Nativní třístupňová křivka nabíjení s objemovou absorpcí a plovoucím nabíjením je původně navržena pro zaplavené, AGM a gelové olověné baterie. Při nasazování sestav lithium-iontových baterií musí uživatelé ověřit kompatibilitu systému správy baterií s nastavenými hodnotami napětí nabíječky. Některé lithiové baterie vyžadují upravené nabíjecí profily; v takových scénářích může být nezbytný externí vyhrazený hardware nabíječky baterií.
Přestože uvnitř jednotky existuje vnitřní pojistka s obrácenou polaritou, osvědčené průmyslové postupy důrazně doporučují instalovat vysokoproudovou pojistku přímo na kladný vodič baterie v krátké fyzické vzdálenosti od svorek baterie. Tato externí pojistka chrání samotnou kabeláž baterie při katastrofických zkratových událostech mimo kryt střídače a nabíječky.
Galvanické oddělení vytváří elektrické oddělení mezi obvodem stejnosměrného proudu baterie a výstupními obvody střídavého proudu. To brání toku poruchového proudu napříč doménami během zemních poruch, zlepšuje bezpečnost v mobilních a námořních instalacích a snižuje některé kategorie elektrického šumu mezi bateriovou baterií a připojenými zařízeními na straně střídavého proudu.
9. Závěrečné úvahy pro systémové integrátory
Hardware invertor-nabíječka typu vše v jednom zjednodušuje mnoho sestav mimo síť a záložních napájecích systémů konsolidací inverze, nabíjení baterie, automatického přepínání přenosu a více ochranných funkcí do jediného šasi. Při vyhodnocování hardwaru pro konverzi energie se nedívejte pouze na nepřetržité hodnoty wattového výkonu; věnujte čas posouzení kapacity zvládání přepětí, čistoty tvaru vlny, úplnosti vestavěných ochranných funkcí, časování přenosových přepínačů a dostupných monitorovacích rozhraní. Každá z těchto specifikací utváří každodenní spolehlivost systému v reálném světě.
Každý projekt energetického systému začíná důkladným auditem zátěže. Zdokumentujte příkon každého spotřebiče, o kterém se očekává, že bude fungovat, poznamenejte si indukční zátěže s velkými startovacími proudy a definujte přijatelné limity hloubky vybití baterie před výběrem kombinace baterie a invertor-nabíječky. Promyšlené předběžné plánování zabraňuje provozním frustracím po dokončení instalace hardwaru.3000w čistý sinusový měnič s nabíječkou HK3000PCdobře se hodí pro projekty vyžadující nepřetržitý výkon 3 000 wattů a zároveň vyžadující integrovanou nabíjecí schopnost bez sestavování spletité sady samostatných součástí napájecího systému.
Chcete-li získat profesionální výrobní zázemí za tímto hardwarem, můžete prozkoumat zdroje publikované společnostíNingbo Kosun New Energy Co., Ltd.Technická dokumentace, rozměrové výkresy a kompletní technické listy poskytují další hloubku pro technické hodnotitele připravující návrhy systému.
